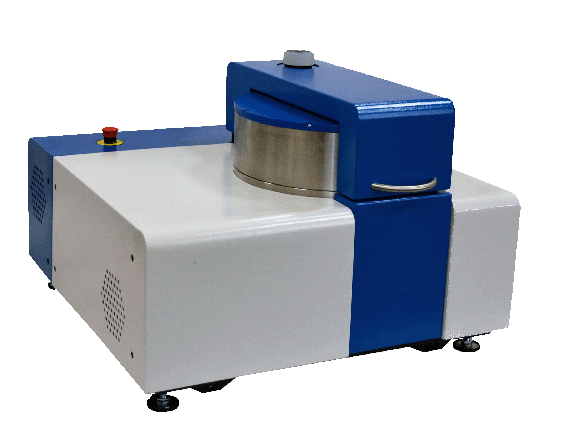

Спектрометр Clever B-23 предназначен как для общего, так и для локального анализа. Конструкция прибора позволяет исследовать образцы большого размера и массы, сложной формы, без предварительной пробоподготовки.
В зависимости от задачи в спектрометр может устанавливаться видеосистема, диафрагма первичного излучения, одно- или двухкоординатные системы перемещения, поворотная турель для образцов.
Все действия, необходимые при измерении, производятся с помощью интерфейса программы управления. Поверхность образца контролируется через видеоизображение.В зависимости от настроек автоматической диафрагмы можно получить высокую локальность анализа или усреднить результаты при большой зернистости пробы.
Clever B-23 может определять концентрации элементов от натрия (Na) до урана (U) в диапазоне от 0.00005% до 100%. Предусмотрен анализ в воздушной и гелиевой атмосферах, а также в вакууме.
В зависимости от задачи в спектрометр может устанавливаться видеосистема, диафрагма первичного излучения, одно- или двухкоординатные системы перемещения, поворотная турель для образцов.
Все действия, необходимые при измерении, производятся с помощью интерфейса программы управления. Поверхность образца контролируется через видеоизображение.В зависимости от настроек автоматической диафрагмы можно получить высокую локальность анализа или усреднить результаты при большой зернистости пробы.
Clever B-23 может определять концентрации элементов от натрия (Na) до урана (U) в диапазоне от 0.00005% до 100%. Предусмотрен анализ в воздушной и гелиевой атмосферах, а также в вакууме.

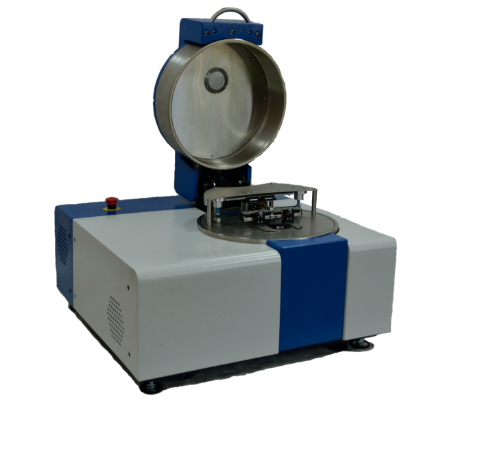

| Измерительная камера | Измерительная камера с радиационной защитой для анализа проб в вакууме и воздухе. Максимальный размер анализируемого образца: диаметр - 300мм, высота - 75мм. |
| Источник рентгеновского излучения | Рентгеновская трубка, максимальное напряжение 50 кВ, ток 2000 мкА. Rh анод. Программно управляемый источник высокого напряжения 4-50 кВ и током 1-2000 мкА. |
| Детектор | SDD детектор с электроохлаждением Пельтье, с возможностью работы на воздухе и в вакууме. Площадь детектора 20 мм2. Разрешение на линии 5,9 кэВ не хуже 135 эВ. Максимальная скорость счета 100 000 имп./сек. Бериллиевое окно толщиной 8 или 12 мкм. Цифровой многоканальный анализатор. Обработка импульсов с высоким временным разрешением. Коррекция мертвого времени. Фильтрация наложений импульсов. |
| Система фильтров и вторичных мишеней | Содержит 9 управляемых компьютером фильтров. |
| Питание | 220 В, 50 Гц, 450 Вт |
| Габаритные размеры | 420 х 590 х 590 мм (В х Ш х Г) |
| Масса | 60 кг |
| Вакуумная система | Насос, клапаны, датчик давления и вакуумные шланги. |
| Увеличенная измерительная камера | Измерительная камера для образцов большого размера. |
| Автоматическая платформа для смены проб | Платформа с приводом для автоматической смены образцов на 12 позиций. |
| Двухкоординатная система позиционирования проб | Программно управляемый механизм перемещения пробы с максимальным диапазоном перемещения по оси Х - 90 мм и по оси Y - 70 мм позволяет выбирать точку анализа на пробе. Точность позиционирования - 0,1 мм. Скорость перемещения - 50 мм/сек. |
| Автоматическая диафрагма для первичного луча | Управляемая компьютером диафрагма устанавливает размер рентгеновского луча от 0,1 мм2 до 50 мм2. |
| Видеосистема | Цветная CCD видеокамера. Используется для позиционирования пробы при локальном анализе. Наложение на видеоизображение пробы изображения анализируемой области. |
- ОБЛАСТИ ПРИМЕНЕНИЯ
- Металлургическая промышленность
- Химическая промышленность
- Ювелирная промышленность
- Научные исследования
- Учебный процесс
- Археология
- Геология и минералогия
- ОСОБЕННОСТИ
- Прибор не требует охлаждения жидким азотом
- Анализ проб произвольной формы без предварительной пробоподготовки
- Наличие встроенной видеосистемы для выбора области исследования на поверхности образца и документирования внешнего вида образца
- В приборе реализован метод фундаментальных параметров
- Программное обеспечение удобно в обращении и не требует специальной подготовки персонала.
В приборе установлен быстродействующий детектор высокого разрешения с электрическим охлаждением на элементе Пельтье. Для его работы не нужен жидкий азот. Высокая скорость счета детектора (100000 имп./сек.) обеспечивает малое время анализа пробы. Анализ в вакууме позволяет определять концентрацию легких элементов с очень высокой чувствительностью и точностью.
Спектрометр зарегистрирован в Государственном реестре средств измерений.
